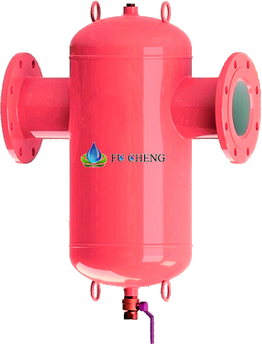

一、螺旋脱气除污器简单介绍

       上海辅诚水处理技术有限公司生产的微气泡空气杂质分离器(也叫螺旋空气杂质分离器)，是用来净化水系统中的气泡和杂质的设备。由于这个整合的举动，所有的气泡和最微小的杂质将会被彻底脱除，保持系统不受气泡和杂质得困扰。它与传统的过滤器和除污器工作方式不同，维护很少。这个装置是否能够在供热系统里发挥它的作用取决于不同方面。

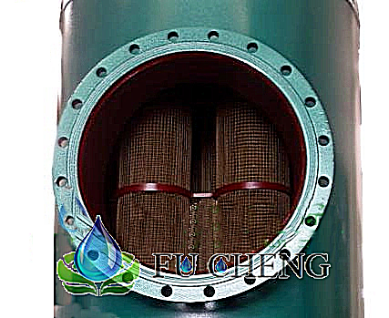

       螺旋脱气除污器的核心部分是其特有的螺旋管，它能够脱除液态系统中的游离气体和微气泡。螺旋管是由不锈丝或铜丝焊接制成的立体网结构，这样的结构能够使流体在分离器内产生一个相对静止区域，即使最微小的气泡也有足够时间从流体中分离。分离出来的气体汇集在气室内，通过自动排气阀放空，同时由于螺旋管的特殊结构，螺旋管产生的压损极小。

二、螺旋脱气除污器工作原理

       根据离心沉降和密度差的原理，当水流在一定的压力下从除砂器进水口切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心力等力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部排污口排出。较目前市场上的除砂器，增加了过滤单元(过滤精度可由用户选定)，具有除砂率高，节省空间，对个别微小颗粒的漏捕率低，工作状态稳定等优点。

1.设备必须水平安装，安装时注意箭头指示方向，箭头指示方向即为水流方向。

2.由于该设备工作过程中无运动部件，免维护，因此设计、安装时可根据现场实际情况布置。

3.设备进出口的管道上，应以靠近管口处设置管道支架;直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。

4.螺旋除渣器进出口均为国标法兰。设备进水口、出水口均需安装阀门。

三、螺旋脱气除污器适用范围

螺旋除污器主要用来消除地下水和包括地下热水及其它水源中的固体颗粒，在给水处理领域除砂、降浊、固液分离等效果显著

四、螺旋脱气除污器产品特点

1、有效脱除循环系统中的气泡和气团，保持最佳热传递状态;

2、延长设备使用寿命;解决系统的氧腐蚀和泵气蚀问题，系统运行无噪音;

3、大幅缩短系统初次注水后的启动时间，且无需放空，不需要额外的排气阀;

4、可在系统运行的情况下排除污物;

5、可以脱除小至50微米(=0.05MM)的污物杂质;

6、同类产品中较低的压降比;

7、不会造成不必要的系统停机;

8、广泛适用于不同压力，温度和材质。

五、螺旋脱气除污器技术参数

进出口径：DN20-DN600

壳体材质：碳钢、不锈钢

工作温度：0-110℃(特殊温度可订做，最高可达180℃或260℃)

流速：≤1m/s

连接方式：螺纹或法兰

压力范围：0-10bar(特殊压可订做，最高可达2.5MPa)

结构形式：焊接式、可拆卸式

设备压力默认为1.6Mpa，LXC/1.6-40、LXC/1.6-50默认为螺纹连接，如有特殊要求，订货时请说明，也可根据客户要求订做其它规格的设备。

设备压力默认为1.6Mpa，LXC/1.6-40、LXC/1.6-50默认为螺纹连接，

如有特殊要求，订货时请说明，也可根据客户要求订做其它规格的设备。

六、螺旋脱气除污器使用说明

1.正常工作时，需开启进、出水阀门，关闭排污阀。

2.排污时打开排污阀，直到流出清水。

3.排污完毕后，关闭排污阀即可。

4.如排污压力不足，可关闭出水口处的阀门。

5.安装时应注意管道及水流方向。

6.平面布置需要流出管理人员操作空间。由于该设备工作过程无运动部件，即该设备免维护。但需保持入口负荷稳定，排污阀开闭用力均匀，避免人为损坏。

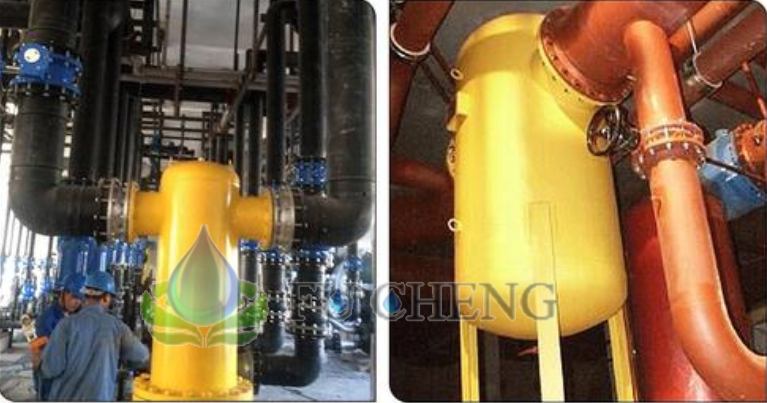

七、螺旋脱气除污器安装

       微气泡空气杂质分离器建议安装在循环系统主管线上，且最好为系统中温度最高点，或压力最低点，对于供热系统，位置是供热机组的出口，对于制冷系统，温度最高点在制冷机组的回水管上。温度越高，液体中的微气泡越容易释放，气体释放的过程是依据亨利定律原理：气体在液体中的溶解度与温度成反比，与压力成正比，当温度增加或压力降低时，由于溶解度的减小，液体中溶解的气体会重新释放出来，螺旋空气分离器巧妙地利用这一特征，在液态系统循环过程中持续脱气。

       螺旋脱气除污器通过一个装置起到的净化水系统中的气泡和杂质的功能。由于这个整合的举动，所有的气泡和最微小的杂质将会被永久的脱除，保持系统不受气泡和杂质得困扰。它与传统的过滤器和除污器工作方式不同，维护很少。这个装置是否能够在供热系统里发挥它的作用取决于不同方面。我们的技术会根据实际情况给予您好的解决方案。

螺旋脱气除污器须安装在主线上，而且为系统温度高点。对于供热系统，位置是供热机组的出口。对于制冷系统，温度高点在制冷机组的回水管上。

1.自动排气阀保证不泄漏，不会关上。可选择螺纹连接一根排气管

2.吊耳设计使得安装方便、容易

3.气室独特设计使杂质不能进入自动排气阀

4.该阀门能释放掉系统注水时产生的大量空气，并憋去浮渣

5.多种可供选择的连接管径，常规尺寸最大可至300mm，焊接或法兰连接

6.污物颗粒的脱除不会影响液体的流速

7.设备外科坚固，使用寿命长

8.特有的螺旋管是其核心部分，螺旋管可脱除水中的最小的微泡和微粒，对流体阻力很小

9.大容量的沉渣室可减少频繁排污

10.排污阀用于排放

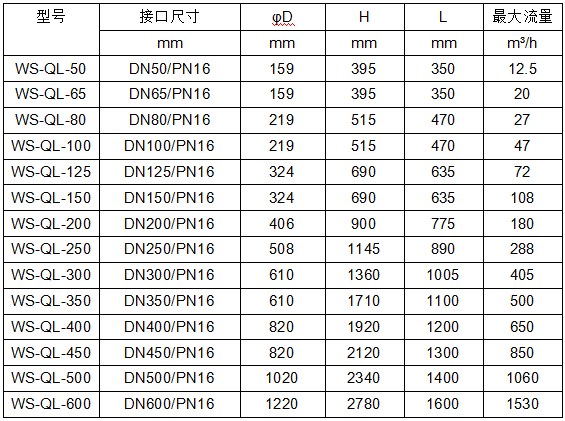

设备选型
